熱失控的防范措施綜述
電芯的熱失控是不能完全避免的，電池研究者的主要目標是通過電芯材料的改進、電池生產工藝的提高來降低電芯發生熱失控的概率，通過電池組及電池系統的設計來降低熱失控和熱擴散發生的頻率，同時在熱失控發生后，研究延長電芯熱失控連鎖反應的時間以及降低熱失控發生后的危險性，為駕駛員及乘客提供足夠長的逃生時間。電芯的熱失控無論是外因還是內因引起，通常的源頭是電池包中局部電芯，單個電芯熱失控發生后，逐漸產生連鎖反應，引發附近電芯接連失控，最終導致安全事故發生。熱失控的過程如下圖所示，
燃燒的三要素是可燃物、助燃物以及著火源，避免著火。所以，防止熱失控的方法主要就從切斷熱失控發生的過程，以及避免打造著火燃燒等方面考慮。二者也是相輔相成的。
在此從電芯、電池系統兩方面分析降低熱失控發生的概率，以及熱失控發生后的檢測和處理方法。
1 從電芯角度降低熱失控風險
1.1 鋰離子電池熱失控發生的主要規律
歐陽明高等人總結出了鋰離子電池熱失控過程的三個共性特征溫度{T1,T2,T3}和一個關鍵參數：最大溫升速率max{dT/dt}。其中，T1代表電池產生自生熱起始溫度，一般對應著石墨負極的表面SEI膜分解。T2對應電池熱失控的觸發溫度，在此溫度下dT/dt由緩慢上升轉變?yōu)榧眲∩仙?，可增加幾個數量級，T2觸發反應包括：1）隔膜失效引發的劇烈內短路；2）三元正極釋放活性氧；3）充電不當引起的電池負極表面析鋰。T3對應絕熱失控測試中獲得的電池熱失控最高溫度。而max{dT/dt}為電池熱失控過程中的最大放熱率，統計結果表明，與電池的能量密度正相關。單體電池熱失控防控的目標就是提升T1和T2，降低T3和max{dT/dt}。

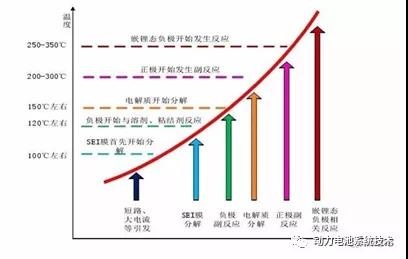

鋰離子電池熱反應，100℃左右時，SEI開始分解，120℃左右時，負極開始與溶劑，粘接劑反應，150℃左右時，電解質開始分解，200℃-300℃開始發生副反應，250℃-350℃時，嵌鋰態負極開始發生反應。

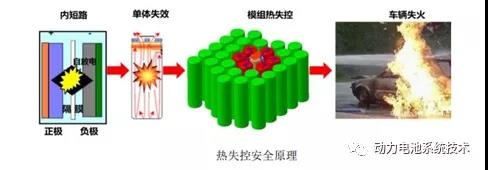

熱失控發生時，各種材料相繼發生熱化學反應，放出大量的熱量，形成鏈式反應效應，使得電池體系內部溫度快速升高；鏈式反應過程中，電解液氣化及副反應產氣造成電池體系內壓力升高，電池噴閥破裂后，可燃氣體被點燃發生燃燒反應。正極釋放的氧氣不足以使易燃電解液完全燃燒，在熱失控過程中，電池內部不會發生燃燒。電池噴發是外部冒煙、起火和爆炸的必要條件。在電芯層面防止熱失控，主要是對電池設計及電極材料等進行改進，降低電芯的熱失控幾率。
1.2 電芯結構的方面的措施
電芯結構主要影響發生熱失控時電芯的噴發狀態以及噴發的物質量，有的電芯噴發時僅是泄氣閥打開，持續向外噴發氣體及少量液體，有些則會連通電芯材料一起爆噴出來。對于沒有泄壓閥的軟包電池，一旦電池內部壓力增加，氣化后的溶劑很容易從電池內噴出，而帶有泄壓閥的硬殼電池可以維持一段時間，直到電池內部壓力大于泄壓閥的開啟壓力。因此，軟包電池的噴發溫度接近碳酸酯溶劑的沸點溫度，而硬殼電池的噴發溫度更高，在氣體耗盡之前，電池將處于鼓脹的狀態。由于軟包電池噴發時的壓力低，其相應的噴發量要少。方形電芯承受壓力較高，內壓升高時電芯也會發生鼓脹，泄壓閥開啟，發生持續噴發。目前針對軟包和方形電芯的結構改進較少，主要在圓柱電芯。圓柱電芯壓力最高，發生爆噴的概率高，為降低其噴發量，21700電芯在電芯兩端均設計了泄壓裝置，內壓升高時可以兩端同時泄壓，可以有效降低噴發量。外殼厚度對噴發量也有影響，厚度較大的外殼噴發量少一些?？扇細怏w一旦從電池內噴發出來，就將觸及“火三角”的三要素。
在電芯內部加入熱響應材料，通過增加電池電阻、阻斷離子運輸通道或釋放毒化試劑等途徑來抑制電芯熱失控的發生。如PTC材料，可以直接與電極混合使用，或涂敷于在電極表面，具有溫敏特性的有機材料也可以作為熱響應材料。有研究者往電池內部植入熱響應有機材料構成的微球，可以在高溫下發生熔化并覆蓋在電極表面，阻斷了離子輸運通道。另外，還可以開發電池“毒化劑”，用于中和正極和負極的反應活性，減少熱失控過程中釋放的熱量。許多圓柱電芯帶有PTC裝置，但電池內阻增加比較大，影響電池的功率性能，并增加了正常應用條件下的產熱。
“自毀電池”可能有望用于降低熱失控釋放總能量和放熱速率。部分研究者在“自毀電池”的方向上做了一些研究工作，包括：1）使用熱刺激響應的聚合物材料來阻斷正負極直接接觸發生劇烈氧化還原反應；2）通過集流體的結構設計隔離局部熱失控失效區域，以阻止熱失控在單體內的蔓延。斯坦福大學劉凱等人提供了一個“自毀電池”設計：把防火劑裝進微型外殼后，通過靜電紡絲技術植入隔膜中，當電池發生熱失控導致溫度升高時，外殼則會受熱熔化，防火劑噴出釋放，抑制電池燃燒。也有專利介紹在圓柱電池極組卷芯中間插入裝有滅火劑或制冷劑的裝置，電芯內部發生熱失控時，裝置發生作用起到滅火降溫的作用。
1.3 電芯材料方面的改進
（1） 正極材料
采用相同負極、電解液、相同結構的磷酸鐵鋰電池、三元電池、錳酸鋰電池相比較，磷酸鐵鋰電池安全性要好得多，所以，正極是影響電芯熱失控安全的主要因素，尤其是在滿充電狀態下的正極。正極的改善是規避電芯熱失控的短板。 正極不穩定性主要體現在滿充狀態下分解產氧，不同種類的滿充正極材料在高溫下的產氧差異，如下圖：
從圖中可以看出，磷酸鐵鋰、錳酸鋰的分解溫度比較高，同時產氧量非常少。對于高鎳三元和鈷酸鋰而言，在高溫滿電狀態下大量產氧是難以避免的，包覆、減小比表面積等處理方法有些許改善，但無法從根本上提高材料的安全性能。當三元正極材料Li(NixCoyMnz)O2中的鎳含量x超過0.8時，其熱穩定性會急劇下降，在高溫下釋放大量的氧氣，降低電池熱濫用抗性。將正極材料的二次顆粒結構從多晶提升為單體顆?？梢哉龢O顆粒表面積，會有助于延后正極的分解釋氧。
提高安全性的方法大多集中在包覆、摻雜等。北理工李麗教授在材料表面構建（NH4）3AlF6包覆層，減少正極材料與電解液之間的副反應，提高Li1.2Ni0.2Mn0.6O2電池體系的循環穩定性與熱安全性，提升電池的最大可逆容量和循環性能。許多廠家將高鎳三元材料與錳酸鋰或磷酸鐵鋰等材料混用，提高電池的安全性能。
（2） 負極材料
負極材料不是影響熱失控的主要因素。所做的工作主要是避免金屬鋰在電芯表面的沉積形成枝晶而引起電芯短路或微短路，或者提高負極表面SEI膜的穩定性。韓國蔚山國立科技大學Sang-Youmg Lee教授利用電導梯度（CG）系統，能夠作為抑制鋰在集流體表面沉積，同時實現高能量密度的有效策略。CG系統由導電性高的底層、電絕緣的頂層和具有濕度導電的中間層組成。
負極表面析鋰，同時高溫下電解液分解，電芯的安全性將大大降低。提高安全性的一個方法就是提高負極表面SEI膜的穩定性，特殊的電解液添加劑可以提升負極表面SEI膜的熱穩定性，同時可以幫助形成均勻的SEI膜，以抑制負極鋰枝晶生長。負極表面包覆Al2O3涂層同樣有助于抑制鋰枝晶生長，但研究表明，金屬鋰仍然可以在負極表面和涂層之間沉積。
（3） 電解液
電解液的研究主要集中在阻燃性方面的研究以及提高其熱分解溫度等。添加阻燃劑或直接使用不燃電解液有助于抑制起火，阻燃電解液主要可分為兩大方向，一個是將溶劑中原有的低閃點線狀酯改為環狀酯（同時可能也需要變更鋰鹽），一個是在溶劑中加入阻燃添加劑，主要有磷系、鹵系和復合阻燃劑幾大類。但阻燃劑可能會對電池的容量和循環性能產生負面影響。采用本征不可燃的固態電解質（包括聚合物、氧化物和硫化物等固態電解質）取代原來的可燃碳酸酯類有機溶劑，是解決與電解液相關的電池安全問題的終極方案。除固態電解質外，開發安全的溶劑、添加劑和鋰鹽（如氟化電解質）等也有助于降低電解液的可燃性。
斯坦福大學崔屹教授等提出合理摻入–CF2–單元產生氟化1,4-二甲氧基丁烷作為電解質溶劑，與1 M 雙（氟磺?；啺蜂嚺鋵κ褂脮r，具有優異的電化學性能和高安全性。日本東京大學EiichiNakamura等設計并合成了一種用于鋰離子電池的氟化環狀磷酸鹽溶劑，這種溶劑分子具有環狀碳酸鹽結構，可以形成穩定的固體電解質界面和能夠捕獲氫自由基的有機磷酸鹽，使石墨陽極和高壓正極都能穩定地工作，性能優于傳統電解液。
（4） 隔膜
隔膜高溫收縮引起電池內部短路是熱失控擴散的主要原因。高穩定型隔膜，如陶瓷涂覆隔膜、氮化硼涂覆隔膜，可以在高溫下保持結構穩定不發生崩潰，減小其收縮程度，提升電池到達熱失控狀態所需溫度，有助于提升電池的T2穩定性。另外，在電極或隔膜上涂覆熱刺激響應的聚合物材料，可以在特定溫度下切斷短路回路，降低熱失控風險。自修復型智能隔膜可以用于抑制電池內部鋰枝晶的生長。在隔膜中嵌入SiO2納米顆粒，使之與刺入隔膜的鋰枝晶發生反應消耗鋰枝晶。研究者還發明了三明治夾層結構的隔膜，可以對由枝晶生長引起的內短路進行檢測。
1.4 電芯生產工藝控制
電芯的最終性能高低是由原材料來決定的，但電芯的質量是由生產來決定的。一輛電動汽車要用到大量的電芯。電芯一致性的好壞、長期工作的性能穩定性等受生產環境和生產工藝等制約。
6σ過程控制允許每百萬只電池故障概率3.47。每輛車按500只電池計算，故障概率為1.74‰，由于需要較高的能量，大多數電動汽車用的電池數量要遠超500至，用圓柱小電芯的甚至要達到上萬只。其實際故障概率會更高。
電芯生產方面主要包括以下幾方面：
（1） 生產環境的控制
每個生產工序的環境要求都不一樣，但對于鋰離子電池生產來說，環境控制無論怎樣嚴格都不過分。主要控制溫度、濕度、粉塵。大部分環境因素的影響在電芯壽命初期不能顯現出來，如濕度，初期可能沒那么大的影響，但會逐漸降低到電芯的自發熱起始溫度?？床坏降姆蹓m會使電池在使用過程中的內部微短路概率增加。
（2） 工藝的影響
電芯的生產工藝都是經過長期驗證確定下來的，通常不會發生變化。但在新工藝的導入方面一定要引起注意，許多工藝在電芯層面即使長期驗證也不會發現問題，但經過電池組長期應用出現問題，反推分析會發現是新工藝的問題。電芯生產方面許多在生產設備不能保證的情況下，采用先進的檢測監控手段，來剔除有隱患的半成品或成品、材料，例如極片生產中厚度的在線檢測、電芯極組的X射線觀察、焊接過程的圖像對比等。每一個工藝過程均需進行詳細分析、驗證，如不同焊接方式可能造成的影響等。
（3） 電芯分選
在目前生產品質情況下，電芯分選還是不必可少的，各個廠家的分選工藝各有特點，但各自的出發點不同，電芯廠家希望有更多的電芯達到合格，PACK廠家希望跟嚴格，能夠盡量把可能存在隱患的電芯均剔除出來，所以，PCAK廠從電芯廠采購回來的電芯，通常還要再進行分選。分選方法注意要不能增加電芯安全隱患程度，不能影響電芯性能，更不能破壞電芯。
2 電池系統層面的防控措施
系統層面的防范措施主要是防止熱擴散，阻止外部氧氣的持續提供，以及減低由于外部因素如機械濫用、電濫用、熱濫用等外部因素引發的熱失控。
2.1熱隔離
電芯出現熱失控，避免出現熱擴散的連鎖反應，有效方法一個是散熱，將熱失控電芯的熱量盡快散發出去或者將相鄰電芯的熱量散發控制其溫度，另一方法就是將熱失控電芯進行熱隔離，避免附近電芯溫度升高。由于熱失控電芯溫度上升速度非?？?，達到每秒上百度，現有辦法不可能將其熱量快速散發。熱失控時電芯熱量的傳遞大部分是靠熱輻射引起的，所以進行熱隔離是避免熱失控連鎖反應的有效方法。
（1）電芯之間（模塊）的熱隔離
相鄰電芯之間的傳熱主要依靠的是輻射，降低熱輻射的主要方法就是物理隔離，在電芯之間加隔熱材料。隔熱材料要阻燃、耐高溫（1000℃以上），并且要有減震作用，不能在振動、沖擊情況下?lián)p傷電芯。其次，熱管理系統還需要對失效區域進行及時散熱或冷卻，以降低熱失控電池的溫度，防止熱量在失效區域不斷累積。然而，在實際電池熱管理系統的設計開發過程中，熱失控蔓延抑制所需的隔熱設計與正常工況下所需的快速散熱設計往往是難以調和的矛盾。相變材料不僅可以有效隔熱，同時可以吸收電池系統內多余的熱量，有助于抑制熱失控蔓延。為提升相變材料抑制熱失控蔓延的效果，應當進一步研發具有高相變潛熱和良好導熱特性的相變材料，或者通過將相變材料和耐高溫骨架結合，開發復合相變材料，使之可以在熱失控的高溫環境下正常工作。
方形電芯和軟包電芯之間組合通常加阻燃隔熱泡棉進行隔熱，圓柱電芯組合許多廠家對電池模塊或模組導熱硅膠。如特斯拉電動車上均采用此工藝。電池組灌膠在單顆電芯熱失控時，產生的熱量是盡快分散到整個電池組中，加快電池的熱擴散，避免熱量大部分擴散到相鄰電芯上，降低熱失控的概率。我們對電池模塊進行灌膠，裝車3000余臺，運行3年沒有發生車輛著火燃燒事故，電池組維護、維修過程中發現有電池模塊出現有燒毀現象，但基本維持在事故電芯附近，沒有發生擴散。模塊灌膠時也在圓柱電芯頂端覆蓋了一薄層，這一薄層還有效阻礙了熱失控電芯的爆噴，有發現不少電芯漏液噴氣，但沒有發生極組爆噴現象。江淮 “蜂窩電芯”也主要采用的此種技術。
加大電芯間隔熱層的厚度，可以有效把第二個電芯發生熱失控的時間往后拖。圓柱電芯和軟包電芯相對好處理一些，方形大電芯不好處理，所以應該能看到方殼大電芯會在811之前停留比較長的時間，以解決好電芯的熱失控問題。
（2）模組之間的隔離
從可控向不可控的第一個轉換點發生單體電池熱失控觸發后，第二個轉換點很可能會出現在熱失控從一個模組蔓延到另一個模組時。一些電池包的測試結果表明，相鄰模組中的多個電芯可能會由于劇烈的側向加熱而同時發生熱失控。與第一個轉換點相比，第二個轉換點對應大量的熱量釋放，極大地增加了從可控路徑轉移到不可控路徑的風險。所以模組之間也要進行熱隔離，延緩模組之間的熱擴散。
較常用的是將電池箱分成幾個相互較獨立的區，用擋板進行物理隔離，利用縱橫梁對模組進行隔離也是較為有效的方法。特斯拉MODEL3就采用的此種方法。設計上升至可以做到對煙霧等也進行隔離。
另一方法是在模組之間填充或加隔熱材料?？刹捎谜渲閹r、玻璃纖維、陶瓷板、巖棉板、硅酸鈣、氣凝膠、石墨復合板、鋁擠壓、相變材料等材料制作隔熱層。隔熱層需具有低導熱系數(< 0.1 W·m-1·K-1)，高工作溫度(> 600℃)，以在熱失控條件下保持完整性。如果隔熱層能吸收大量的熱量，隔熱效果就會增強。吸熱可采用熱容大的材料或相變材料來實現。往往難以解決的是電池熱管理所需的散熱設計和防止熱蔓延所需的隔熱設計之間的矛盾。另外，安全設計必須考慮電池熱管理系統的運行方式對熱蔓延防控的影響。工業界中電池熱管理系統所使用的配件包括側板、冷卻板、蓋板等。有時，冷卻板會對防止熱蔓延起到負面作用，因為它們對熱傳導的貢獻可能大于對散熱的貢獻。
（3）電池箱與外部環境的熱隔離
汽車內飾等許多材料均易燃，電池著火很快就會引燃車內其他材料，加重事故的嚴重程度，外部低溫、高溫也會影響到電池組的正常應用，所以電池包與外部環境之間也需要熱隔離。
榮威ER6采用防火罩設計，把所有電池模組罩起來，防止電芯熱失控時的火焰噴射，避免火焰把上蓋打穿進一步讓氧氣進入擴散整個過程。防火罩包含兩層結構：一層是硅膠為主的復合材料，一層是非常薄的玻纖材料。上蓋從鋁合金改為鈑金材料，通過防火材料和金屬材料的雙重作用，使得電芯熱失控時，電池上蓋在高溫高壓的噴發物沖擊下不會被熔穿。防火罩可以將高溫煙氣通過電池包內的煙氣通道，通過箱體上設置的防爆閥排出。
目前采用較多的是在電池組上端覆蓋云母板，電池箱內側涂隔熱材料等。盡可能避免火勢向上部蔓延（電池包通常裝在車輛下方）。
2.2機械防范
（1）電芯之間的安全距離
局部熱失控會引起熱擴散，電芯之間的距離直接影響局部熱失控引起連鎖反應的時間和影響程度。
用圓柱18650電芯進行了試驗。將電芯充滿電，其中一只電芯用加熱膜進行包裹，另外幾只電芯與其之間的距離分別為1.3、1.5、1.8、2.0mm，對包加熱膜的電芯進行加熱，發現周圍電芯溫度變化趨勢與該包裹加熱膜電芯的溫度變化一致，當包加熱膜電芯加熱到180℃以上時，電芯發生熱失控，溫度迅速升高，然后逐漸下降，距離1.3mm的電芯溫度升高也比較快，最終也發生了熱失控，其測試發生熱失控的溫度比包加熱膜的溫度低，可能與溫度的測試家督以及傳遞方式等有關，包加熱膜的是直接對電芯進行加熱，電池溫度變化快，與周圍電芯之間是進行空氣熱傳導，溫度相對測量有延后。1.5mm以上就相差不大了。所以，電芯之間距離應當大于1.5mm.
方形電芯與此相同，若想某只電芯發生熱失控而造成連鎖反應的可能性最小，電芯支架也有一個最短的或最合適的距離。這與電芯所用材料、電芯自身性能特征等有關，可以通過試驗測定出來。合適的距離可以延緩發生熱失控連鎖反應時間，給乘客以足夠的逃生時間。
（2）防撞擊設計
想讓電芯不受外力擠壓比較容易解決，只要在車體以及電池包的外層設計出有效的防護結構，在車輛發生碰撞的時候就能抗下所有沖擊或者在一定程度上緩解沖擊，就能很好地避免出現電芯受到外力的擠壓。
動力電池普遍安裝在乘員艙的正下方，汽車原本的結構就能夠?qū)η?、后方的沖擊起到有效的緩沖防護，一些車型甚至還額外進行了加固。例如奔馳的EQC就在車頭設計了由多條鋼管組成的安全籠結構，當面對來自側向的沖擊時，除了依靠車輛的B柱以及車身框架作為緩沖之外，電池包外殼的兩側還會額外設計有類似防撞梁的吸能結構，能夠抵御對電池包本體的沖擊。但光應付外部的沖擊還不夠，內部也需要有框架來進行固定，即使沖擊已經傳到內部，也能保證電芯有足夠的“生存空間”。
電芯的擺放也有方向性限制。圓柱電芯、尤其是較大的圓柱電芯，在車輛上盡可能豎直方向排布，避免車輛運行過程中極組大幅度竄動，并且豎直排放也容易控制電芯熱失控噴發時噴發物質的控制，避免噴發到相鄰電芯加快熱失控的擴散。特斯拉等均采用此種方式。方形電芯采用的是豎直擺放，軟包電芯相對限制較少，設計時主要考慮避免強振動時將極耳拉斷。
（3）電芯連接設計
TESLA采用圓柱電芯，電芯之間焊接采用鋁絲焊工藝，當某只電芯出現過充、內段等發生熱失控現象，該電芯短路，為避免并聯的其他電池芯外短路造成大電流放電而出現熱失控，鋁絲在達到一定電流后會出現熔斷。而方形電池及軟包電池模組還無法設計出相類似的可實際應用的技術。
安靠電源對圓柱電芯采用軟連接技術，但電池組受到比較嚴重的撞擊時，電池組之間會散開，電池連接被阻斷，避免熱失控惡化。
連接可靠，電池連接要避免松動，目前大多采用激光焊接等技術，避免了螺栓連接可能帶來的松動，電芯之間的連接片帶有軟連接的緩沖，提高振動性能。
2.3散熱設計
實驗結果表明，通過散熱可以降低熱失控電芯附近的電芯溫度，有效延緩熱擴散的時間，甚至消除熱擴散，提高電池組安全性能。液冷系統比風冷要更有效，風冷還會擴大熱蔓延。
雖然方形電芯產熱大多集中在上端，但上端液冷系統不好設計，接觸面小，通常通過將液冷板放在底部。蔚來將鋁制液冷板鋪于模組下，在模組與液冷板之間加上一層導熱墊，并在液冷板與殼體底部之間再鋪設有隔熱和絕緣材料，進?步確保電池整系統的恒溫和安全。工作時，電芯的溫度傳遞到模組與冷板接觸的底部，再通過導熱墊傳給液冷板，液冷板外壁再把熱量傳導到冷卻液，而在電池溫度過低時也可以反向給電池加熱。通用旗下別克VELITE6使用的則是軟包電池，內部的一片片軟包電芯如同撲克牌一樣豎直排列在一起。兩個軟包電芯、一片冷卻片，再加上一個模組框架和一片隔熱泡棉組成一個完整的“MINI堆垛單元”，而一個電池模塊總成由26個“MINI堆垛單元”組成。此外，也可以通過線圈加熱冷卻液，使電池升溫，即使在極端寒冷環境下，也能確保電池處于最適宜的工作溫度。
雖然軟包電芯的電池一致性相比硬殼要稍差，但可以通過良好的電池熱管理系統來解決。而說到這里就不得不提特斯拉了，由數千顆21700鋰電池組成的電池包擁有超高的能量密度，散熱能力也更強，但過多的單體電池導致一致性非常不理想，這對電池熱管理系統是一個不小的挑戰，不過這正是特斯拉的強項。
在特斯拉的電池包內，所有圓柱形電池都被灌注水乙二醇的導熱鋁管所環繞，鋁管外還有一層橘黃色的絕緣膠帶，更大的散熱面積加上強大的電池熱管理系統讓特斯拉在實際用車中很少因為電池過熱出現問題。
2.4濫用控制
濫用控制包括機械濫用、電濫用、熱濫用等。電濫用主要為過充電、過放電以及低溫充電等。
（1）電濫用
充電階段，尤其是過充階段，發生熱失控的情況比較大。這與充電期間的特征有關，充電期間產熱量大，發生熱失控時電池荷電量高，危險程度高。過充電過程中由于過量的鋰嵌入，鋰枝晶會在陽極表面生長，有刺穿SEI膜的風險。其次鋰的過度脫嵌也會導致陰極結構因發熱和氧釋放而崩潰(NCA陰極的氧釋放)，并加速電解質的分解，產生大量氣體。由于內部壓力的增加，排氣閥打開，電池開始排氣。電芯中的活性物質一旦與空氣接觸，就會發生劇烈反應，放出大量的熱，從而引發鋰電池的燃燒起火。放電時荷電量低，危害性相對較小。
歐陽明高等人的一項研究成果表明，經歷超級快充后，電池的自產熱起始溫度T1將從100℃下降至60℃，而T2將從210℃降低到100℃，熱穩定性急劇惡化。超級快充后電池熱穩定性的急劇惡化主要源于超級快充過程中負極表面的析鋰。負極表面析出的金屬鋰會與電解液發生劇烈反應，直接觸發電池熱失控。內短路是另一個潛在的濫用失效形式。如果在沒有發展出高性能隔膜前，單純地通過增加活性物質負載量來提升電池比能量，將可能增加電池發生自引發內短路的風險。
解決過充電主要從以下幾方面考慮：
一是電池組設計時要有一定的設計冗余。目前由于電池組能量密度直接和補貼政策掛鉤，導致大家都將電池組的電量算的足足的，標稱40KWh的電池組，實際電池組初期容量也就40KWh甚至略低一些，控制策略也時按照40KWh來控制，沒有一點冗余，出現問題的概率比較高。以前設計基本上要保證30%的冗余，目前能保證5%就不錯了，從客戶感受程度來將，10%左右的冗余是比較合適的。例如奧迪e-tron搭載的電池包容量為95kWh，但為了保證充電效率和電池壽命，在正常情況下的可用容量只有83.6kWh。
二是要將應用的控制參數控制在一定范圍內，保證電池組在20-90%SOC范圍內正常運行，超出此范圍電池組內由于微環境的不一致以及電池的不一致，容易導致部分電池過充電過放電，從而容易出現熱失控；而且在30%SOC以下及80%SOC以上，電池的直接內阻會迅速加大，充放電過程中產生的熱量就多，也容易發生熱失控。
三是多重控制方法的應用，實際情況證明發生熱失控時從電路切斷所起的作用不大，應盡可能能夠預知可能會發生熱失控，但目前這一點很難做到，包括從溫度、壓力、內阻變化等各個方面。熱失控是突然發生的，表觀上看發生時溫度、壓力、電壓等各參數才會出現明顯變化，此時沒有辦法去阻止其連鎖發生。預知可能發生熱失控，需要進一步進行更深入層次的研究會其他新的檢測、控制方法，而且各家電池參數、所用材料及配方等不同，這些也會對預知判斷產生影響。熱失控發生之間肯定是電池內部材料、結構等先逐步發生變化，此時參數應當已經開始發生變化，當變化到一定程度，才會引發熱失控，目前能夠?qū)嶋H應用到電池系統上的檢測手段還檢測不到這些變化，但隨著研究的進一步深入，對其機鋰的分析深入和檢測手段的發展，會逐步提高，即使能夠提前預測幾秒的時間，也能給乘客多出幾秒的處置時間。
過放電相對危害較小，但會帶來電池的不一致性以及影響電池的壽命。應用中整個系統過放電可能性較小，主要存在部分電芯的過放電。
（2）線束安全
包括高壓安全和低壓安全。電芯之間除了熱隔離，還要考慮電隔離，串與串之間不能由于熱產生的電芯膨脹而使串之間短路，給熱失控雪上加霜?？紤]合適的爬電距離。
電池高壓電氣居中布置，保證電池在碰撞擠壓時的配電安全性；電池控制單元實時對整車及電池狀態信息進行監控，在車輛發生碰撞時，及時切斷電池高壓輸出，防止人員觸電。
電池系統的線束布置應避免系統短路引起線束絕緣層熔化造成其他線束熔化而使其他電池組同樣出現外部短路的可能性。采樣線束應避免擠壓，在振動、沖擊、碰撞等情況下，線束可能破損引起短路。采樣線進水短路的破壞形式也比較復雜，一方面是大阻抗小電流放熱，一方面有水電解引起的線束燃燒風險。通過采樣線束增加fuse的方法不能完全解決該問題?；诖?，pack設計上需要講究，避免水進入到采樣線束連接接頭，如有可能，可考慮采樣防水連接器。
（3）機械濫用
主要是防撞擊設計。目前通常采用的是高強度金屬電池包，可以考慮采用蜂窩結構進行加強。在電池組設計中使用更多的剛性結構、能量吸收結構和單體電池的正確放置是增強電池組機械濫用抗性的三種有效方法，前面有介紹。
（4）熱濫用
熱濫用誘因防控策略的目標在于控制電池的工作溫度在安全工作范圍內。電池溫度控制通常通過熱管理系統來實現?？紤]到潛在的外部燃燒帶來的風險，熱管理系統設計時可以引入不可燃材料以實現防火。另外，已經探明的一種熱濫用情況是由電池組匯流排松動導致的局部過熱。對于這種故障，可以開發基于電壓特性的接觸內阻故障診斷方法來進行檢測。
2.5排氣閥設計
排氣閥設計和電池封裝是需要注意的問題，例如，如果電池包外殼的耐壓能力低于排氣閥的開閥壓力，就可能會導致意外的排氣，此時氣體不會從排氣閥中排出來。一旦滿足了火災三要素，意外排出的可燃氣體可能會被點燃。
電芯一旦發生熱失控，會快速產生大量高溫氣體，使PACK箱體內壓急劇增加，如果氣體不能得到有效釋放，將造成兩個潛在危害：（1）高溫氣體（與熔融物）加熱周圍電芯，可能引發其他電芯發生熱失控；（2）IP67級的箱體，具有很強的密閉性，有可能會炸裂，或嚴重形變，讓外部空氣進入，產生明火。
所以，電池箱體要設計有效的防爆排泄路徑、排泄口，對外的引導方面，排放方向應避免進入乘客艙。
對于泄爆出口的位置，一般選在電池系統的前后端，這里看三個例子：第一、IPACE，有兩個較大的防爆閥安裝在后端；第二、上汽ER6，設計有4個防爆閥，分別位于前后端的角落處，ER6在防爆閥內側增加了一層薄鋼片，以避免高溫煙氣直接沖擊防爆閥而引發爆燃，高溫氣體需要通過防護鋼片的阻擋，再從鋼片與電池托盤的間隙中到達排氣閥口。IPACE在防爆閥的外面設計有金屬網籠，一方面避免急速排出的高溫氣體直接沖擊車身，另一方面對里面的防爆閥起結構防護作用。第三是特斯拉Model 3，它設計有兩個主防爆閥，位于電池包后端，防爆閥外有半開放式的防護結構，同時對噴射出去的氣體起到導向作用，均斜向地面。
除了在前后端，也有設計在電池包兩側的，代表案例是Model S，它除了在前端有一個泄爆閥之外，兩側各有很多個小的防爆閥（最初的設計有84個，后面的設計數量有所減少）。
2.6檢測防范與大數據處理
（1）檢測預防
要進行預防，首先要檢測電池系統內部各參數的變化情況，電池發生變化的通常為電壓、電流、溫度、壓力、變形程度、電阻/內阻、熱使用時的氣體、煙霧等，通過對熱失控前后電池系統內部發生的各項物理、化學變化進行檢測，采取有效的處置措施，可以有效預防熱失控的發生。熱失控時電解液氣化、分解，正極材料分解等產生CH4、CO2、C2H4、C2H6、H2、O2等多種氣體，有明火時可能會發火說呢過爆炸。
目前的手段主要有：電池絕緣探測、電氣拉弧/閃絡探測、電池溫度探測、電路異常探測、液冷管路泄露探測、電池形變探測、電池壓力探測等預警措施。
熱失控發生前一段時間溫度信號有一些較明顯特征，但也不一定能確認出現這些特征就一定會發生熱失控。溫度相關的條件包括：
（1）某個溫度值大于或等于一定值（推薦溫度值60℃）并且持續一定時間（推薦時間3秒）。
（2）最高溫度值在一定時間內（推薦時間5秒）的溫升大于或等于一定值（推薦2℃）。
只要出現任何一個條件就應該引起注意，有可能會發生熱失控。相應的處理上僅做低級預警提示、數據的記錄及上報給上一級控制單元，不做其他任何實質性措施。另外該預警的一個重要作用是通過車載終端上報大數據監控中心，通過人工分析熱失控的可能性有多大，從而采取進一步措施。
電池在機械濫用下發生殼體破裂后，將可能發生漏液，進一步引發火災或爆炸，造成更大的危害。在電池系統內增加揮發性有機化合物（VOC）傳感器有助于實現電池漏液故障的在線診斷，但目前只有少數幾種VOC傳感器產品可以滿足車規級要求。
除了對實時參數等進行檢測外，最好能做到對歷史數據能夠進行對比分析，如溫度及溫度變化率等，能夠盡可能提前進行預測及預警。美國圣地亞哥州立大學Chris Mi教授提出給予變化率準則的短路故障報警，利用的參數：溫度變化率、電壓閾值、電流閾值。
（2）大數據處理
在數據處理方法方面，人工智能算法可以通過大數據分析來預測潛在的安全事故。如今，大量電動汽車日常運行數據被上傳到云端監控系統上，如何處理這些大量的數據，將是一個很大的挑戰。結合云計算技術，采用基于機器學習的數據驅動建模方法有望實現大量電池汽車日常運行數據的處理和分析。在未來研究中，可以進一步發展基于云端大數據分析的車載電池系統故障診斷方法，包括遠程診斷、熱失控預警和主動管控策略等?；谠贫藬?shù)據分析的故障診斷與預警技術可以在早期階段防止?jié)撛跓崾Э厥鹿实陌l(fā)生，及早進行維護與升級，盡量降低事故發生的概率。
北理工利用全國電動車輛數據平臺，采用 “閾值-速率-模型“故障診斷體系，車輛端以閾值-速率為核心，實時故障判斷與報警；云端：以閾值-速率為基礎，實時復雜模型故障聯合診斷與風險預警。結合電池單體電壓判斷電池類型，將電池分為磷酸鐵鋰、三元、錳酸鋰等類型，根據不同類型的電池實行不同的預警策略。提出基于香農熵的電壓故障診斷與預警方法，利用劃窗（以50幀窗口時間為例）內數據和異常系列，及時預警電壓故障及其發生的時間和位置。基于新能源汽車大數據平臺，利用及學習算法和3σ多級篩選策略，以概率的形式檢測和計算單體端電壓的異常變化；利用神經網絡模型對可能出現的系統故障類型進行分布統計，實現預警。2019年7-11月著火測量及預警數量：事故車輛數57，十天內預警數量47，預警率82.46%。
2.5 事后處理
電池組發生熱失控，出現燃燒等情況時，需要及時滅火。電動客車標準中已經明確要求安裝滅火裝置。
動力鋰電池起火具有高熱量、火勢猛烈、蔓延迅速、只燃燒不爆炸、火勢難以撲滅的特點。根據T/CSAE 84-2018《電動汽車火災事故救援規程》規定，考慮到插電式混合動力汽車及純電動汽車鋰電池內部燃燒特點，由于鋰電池本身自帶氧化劑，所以使用干粉或泡沫滅火器隔絕氧氣的傳統方法對其完全沒用，滅火效果不佳?；馂某跗诳刹捎盟蜏缁鹌鬟M行控制；針對燃燒產生大量的熱量，在斷電情況下對電動汽車用大量的水進行降溫、控火，防止向毗鄰區域蔓延；用河沙對起火電動汽車底部進行覆蓋，控制火勢蔓延以及復燃。APS公司在亞利桑那州運營的電池儲能系統發生起火和爆炸事件之后，認為：清潔劑滅火劑并沒有阻止電池發生火災，火勢蔓延到這塊電池的電池架上其他相鄰電池。高溫導致電池釋放出危險氣體，這些氣體積聚在集裝箱式電池儲能系統內部，由于缺乏通風或檢測這些氣體的手段。當消防人員打開大門時，集裝箱內進入大量空氣，而積聚的易燃氣體遇火之后引發了爆炸。
毛煥宇發明了一種化合物，具有隔熱、吸熱、滅火等功能，將其添加在電池包內，可以一定程度上使電池包只冒煙、不著火。缺點是要占用一定的電池包內空間，增加電池包重量、成本也相應有所增加，但總的幅度都不大。
特斯拉最新申請的一項專利，通過將金屬空氣電池組連接到鋰電池組上，從而降低因為鋰電池過熱而產生自燃的風險。主要是利用金屬空氣電池需要空氣才能工作的原理，將其與主電池包（即鋰電池）通過管子和閥門進行連接。 當鋰電池發生熱失控現象時，閥門就會自動打開，并允許熱氣體進入金屬空氣電池內，從而對氣體進行冷卻降溫。值得注意的是，金屬空氣電池需要空氣才能工作，其陰極是環境空氣，需要與空氣作用才能發電，顯然這種設計帶來了熱失控之外的更多問題。不過特斯拉的這項專利也為降低鋰電池熱失控現象提供了新的思路。
